商品描述
纳米氟硅渗透成膜型防护涂料产品说明
【产品简介】
纳米氟硅渗透成膜型防护涂料是一种混凝土防护材料，该材料能渗透入混凝土1~3mm，并与混凝土中的活性成分发生化学反应形成牢固的硅酸盐结构，成膜性可以使混凝土具有良好的CO2阻隔性以及装饰性能。该材料能有效防止氯离子侵蚀、硫酸盐侵蚀、酸雨侵蚀，提高混凝土的耐久性。
【特点】
优异的防水、防氯离子侵蚀性能；
优异的耐候性；
耐酸碱盐等化学侵蚀能力好；
良好的水蒸气透过性，水蒸气透过率高达70%；
水性体系，绿色环保；
对基材有良好的附着力，可以辊涂和刷涂，低温渗透成膜、极易施工；
单层施工工艺，大大提高施工效率。
【推荐用途】
新建混凝土结构的防护、装饰；
老旧混凝土的防护、装饰（需配套混凝土薄层修补胶泥使用）；
清水混凝土的防护；

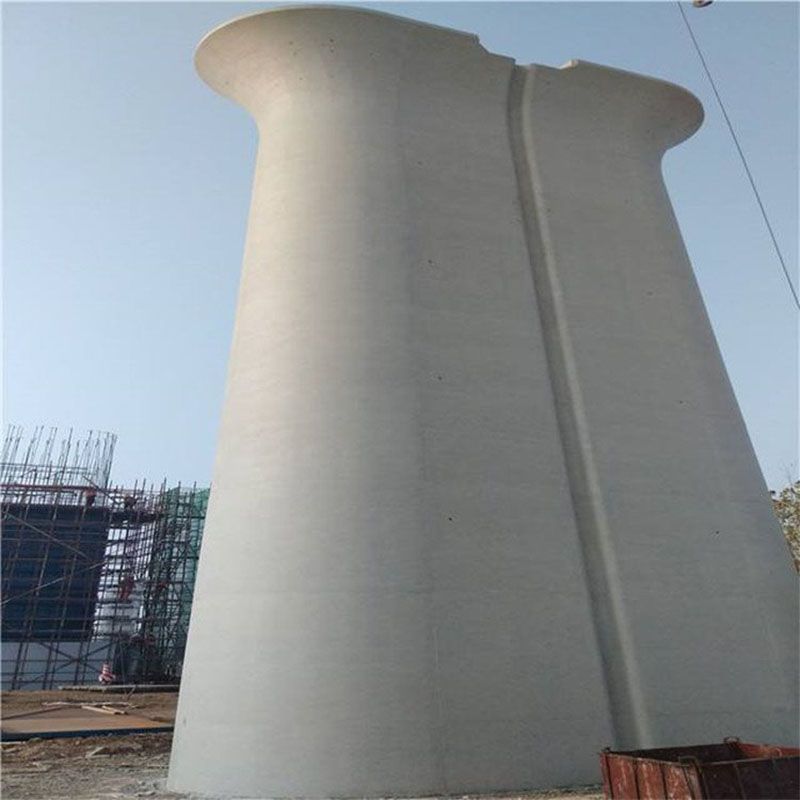

既可用来防护桥梁、铁路、隧道、机场跑道等一般环境下服役的混凝土结构，又可用来防护跨海大桥、港口、码头、热电厂、化工厂等特殊环境下服役的混凝土结构。
【性能指标】
表1性能指标及测试方法
序号 | 检测项目 | 指标 | 测试方法 | |
1 | 容器中状态 | 搅拌均匀无硬块 | HG/T 4104-2009 | |
2 | 施工性 | 刷涂无障碍 | ||
3 | 低温稳定性 | 不变质 | ||
4 | 干燥时间(表干)/h | ≤2 | ||
5 | 附着力 | ≤1级 | ||
6 | 耐酸性 | 168h无异常 | ||
7 | 耐人工气候老化 | 1000h变色小于等于1级，粉化0级 | ||
8 | 耐冻融，比空白多 | 150次 | JT/T 991-2015 | |
9 | 耐盐冻融，比空白多 | 100次 | ||
10 | 氯离子吸收降低率，% | ＞85 | ||
11 | 渗透深度 | ＞C45 | 1~2mm | |
≤C45 | 2~3mm | |||
12 | 氯离子含量，g/m3 | ＜100 | ||
13 | 吸水率比/% | ≤10 | JG/T 337-2011 | |
14 | 耐碱性/% | 碱处理后吸水量比≤20 | ||
【施工工艺】
1、基材处理：对于新建混凝土，表面必须干净、无油污、浮灰和松动物质。建议用高压水枪进行清洗，并在基材含水量低于60%时涂刷；对于新建有缺陷混凝土和老旧混凝土，应先进行修补，并使基面平整；
2、混合：在干净容器内，按质量比A:B为3:1，将B组分加入A组分中，用低速搅拌器混合，务必搅拌至各部分无色差为止，混合完成后需在1d内使用完毕；
3、施工：可采用无气喷涂、辊涂或者刷涂的方式施工。低于5℃不建议施工，雨雪天气严禁施工；
4、养护：施工后24h避免接触明水。如遇雨水季节应尽量关注天气预报，以免在施工完短时间内遭遇雨水破坏，一周之内严禁人为破坏；
5、清洁：立即用水清洗工具和设备。
混凝土色差调整材，不同于一般的建筑涂料，其独特的渗透技术以及混凝土的肌理效果，半成膜与混凝土形成一致，在混凝土保护剂底漆的基础上，可根据设计的要求不同，采用独有的施工技术，做出混凝土的不同纹理、不同质感、以及不同的混凝土特色特点。
混凝土色差修复剂可以根据您现场具体情况进行分析,出具有针对性的施工指导方案。清水混凝土修补，清水混凝土保护剂，预制构件修补保护.清水混凝土保护工艺集清水混凝土表面保护与修补装饰为一身，既能对混凝土表面的各种瑕疵进行修补，又能保留混凝土的本色与质感。为清水混擬土这种独特的装饰效果广泛的应用提供了技术上的保证。
1.选择修复材料的依据：
只要基层混凝土的性能与所采用的修补材料相互匹配，修复的结果就会具有良好的耐久性。因此，从这个目标上看，选择合适的材料是必要的。选择材料时应考虑的性能包括：体积稳定性、热膨胀系数、弹性模量、渗透性、化学相容性和导电性能。
