起订:50千克
供应:3000千克
发货:15天内
立即购买
环氧磷酸锌防腐漆/底产品说明
环氧磷酸锌底漆又称环氧磷酸锌防锈漆、环氧磷酸锌防腐漆，该产品为双组份涂料，包括主漆和固化剂，用于钢结构、机械设备的防锈涂装。环氧磷酸锌底漆具有较好的附着力、配套性优异、机械性能强，可采用喷涂或刷涂工艺。涂料含有优质的磷酸锌防锈颜料，对钢铁防锈蚀能力强，可配套聚氨酯漆、环氧漆、氟碳漆、丙烯酸漆等面漆。
环氧磷酸锌底漆防锈机理
磷酸锌本身是水合物，具有形成碱式络合物的能力，它与金属表面和Fe2+形成附着牢固的络合物Fe[Zn3(PO4)3]沉淀层而抑制阳极反应，同时与漆料中的羟基、羧基配位，生产稳定的交联配位化合物，使颜料-涂料-底材之间形成化学结合，从而增强漆膜的附着力和抗渗透性。
环氧磷酸锌防腐漆
一、各色环氧磷酸锌防腐漆组成：各色环氧磷酸锌防腐漆是以环氧树脂，改性环氧树脂为主要成膜物质的一类一涂料。具有极好的附着力，耐化学腐蚀性能、较好的耐碱性、涂层坚硬。
二、各色环氧磷酸锌防腐漆主要用于耐腐蚀涂装，如金属钢结构、大件化工设备、贮槽、管道的内外壁涂装。也可用于非金属表面以及湿热带条件使用的金属表面防腐。
三、各色环氧磷酸锌防腐漆为双组份包装。
四、各色环氧磷酸锌防腐漆施工注意事项：
1、预涂底材必须除去尘土、油污、锈蚀。
2、调配喷涂前应严格按照标签标明的调配比例进行调配。用多少配多少，免成胶浪费，搅匀放置20～30分鐘后再喷涂。
五、施工参考：
施工温度：5℃～40℃
混合：使用动力工具或手动工具充分搅拌均匀
混合比例：主剂/固化剂=5/1（质量比）
贮存期限：自生产之日起12个月（25℃）

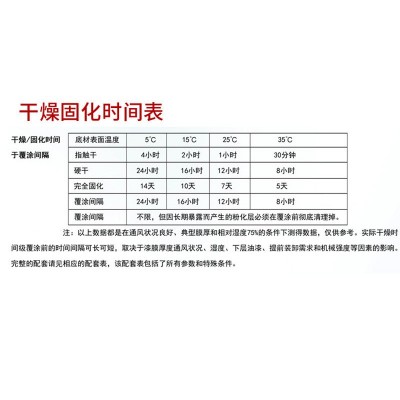

混合使用期：
温度 | 5℃ | 20℃ | 30℃ |
时间 | 16hrs | 8hrs | 6hrs |
